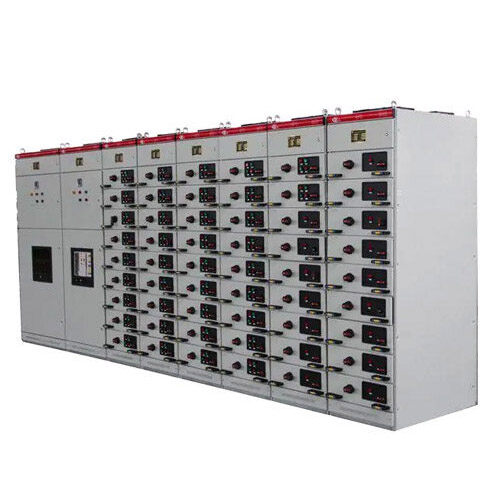

GCS型低壓抽出式開關柜是一種配電裝置，適用于發電廠、石油、化工、冶金、紡織、高層建筑等低壓配電系統。

概述：

GCS－系列組合式低壓開關柜（以下簡稱開關柜）。適用于交流50~60HZ，額定工作電壓交流380V、額定絕緣電壓660V，1600KVA及以下配電變壓器的電力系統作為配電，動力、照明、無功補償、電動機控制中心，并在標準柜中設計了固定方案與抽出方案混合型系統，來滿足廣大用戶的不同使用需求。

使用條件：

1.周圍空氣溫度不高于＋40℃，且24h內平均溫度不高于＋35℃，不低于－5℃；

2.空氣清潔，相對濕度在溫度＋40℃時不超過50％，在較低溫度時允許有較高的相對濕度，如＋20℃時為 90％；

3.沒有火災、爆炸危險、嚴重粉塵、化學腐蝕及劇烈震動的場所；

4.海拔高度不超過2000m；

5.開關柜適用于以下溫度運輸和儲存，－25℃~＋55℃，在短時間內（不超過24h）不超過＋70℃；

6.若上使用條件不能滿足時，由用戶和制造廠協商解決。

用途：

裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率50（60）Hz、額定工作電壓為380V（400）、（600），額定電流4000A以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

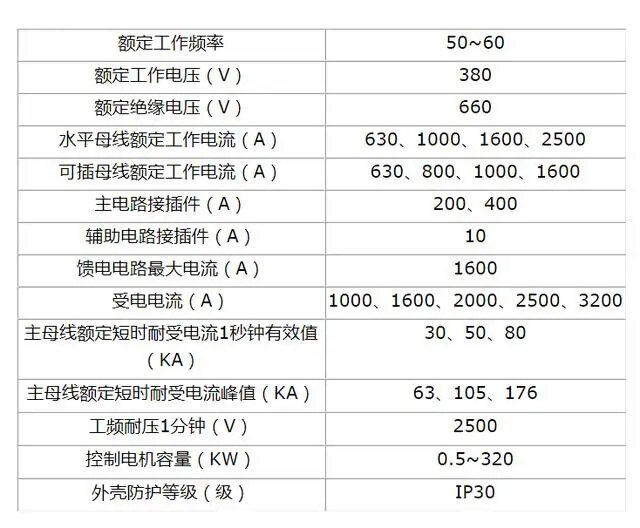

  技術參數
