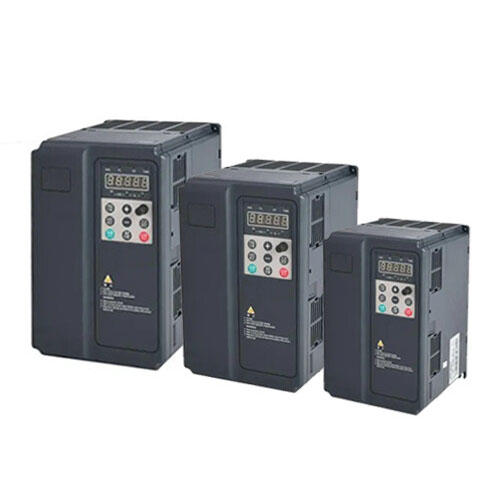

JHB300系列通用變頻器

JHB3O0系列變頻器是我公司新研發的一款通用型、高性能電流矢量變頻器。主要用于控制和調節三相交流異步電機的速度。在原來JHB300系列基礎上增加高性能矢量控制，低速高轉矩輸出技術，具有良好的動態特性、超強過載能力、通訊總線功能，支持多種功能擴展板等，組合功能豐富強大，性能穩定?？捎糜诩徔棥⒃旒?、拉絲、機床、包裝、食品、風機、水泵及各種自動化生產設備的驅動。為設備制造和終端客戶提供了高集成度的一體化解決方案，對降低系統采購和運營成本，提高系統可靠性具有極大的幫助。

技術特點

多種控制模式:無速度傳感器矢量控制，有速度傳感器矢量控制

超強過載能力

限度無跳閘運行

多種頻率給定方式

簡易PLC、多段速功能

PID功能

點對點通訊功能

靈活的故障處理方式

可靠的保護機制

強大的接口（擴展）功能

虛擬IO功能

V/F分離功能

客戶個性化功能

綜合技術特性

風機、水泵;

包裝機械、食品機械、塑料機械、流水線、傳送帶;

紡織、水泥、冶金、化工、礦山;

普通機床、造紙、油田抽油機、注水泵、潛油電泵等。

選型規范

變頻器的正確選擇對于控制系統的正常運行是非常關鍵的。選擇變頻器時要充分了解變頻器所驅動的負載特性。人們在實踐中常將生產機械分為三種類型:恒轉矩負載、恒功率負載和風機、水泵負載。

恒轉矩負載：

負載轉矩TL與轉速n無關，任何轉速下TL總保持恒定或基本恒定。例如傳送帶、攪拌機，擠壓機等摩擦類負載以及吊車、提升機等位能負載都屬于恒轉矩負載。

變頻器拖動恒轉矩性質的負載時，低速下的轉矩要足夠大，并且有足夠的過載能力。如果需要在低速下穩速運行，應該考慮標準異步電動機的散熱能力，避免電動機的溫升過高。

恒功率負載：

機床主軸和軋機、造紙機、塑料薄膜生產線中的卷取機、開卷機等要求的轉矩，大體與轉速成反比，這就是所謂的恒功率負載。負載的恒功率性質應該是在速度變化范圍而言的。當速度很低時，受機械強度的限制，在低速下轉變?yōu)楹戕D(zhuǎn)矩性質。負載的恒功率區和恒轉矩區對傳動方案的選擇有很大的影響。電動機在恒磁通調速時，容許輸出轉矩不變，屬于恒轉矩調速；而在弱磁調速時，容許輸出轉矩與速度成反比，屬于恒功率調速。如果電動機的恒轉矩和恒功率調速的范圍與負載的恒轉矩和恒功率范圍相一致時，即所謂“匹配”的情況下，電動機的容量和變頻器的容量均小。

風機、泵類負載：

在各種風機、水泵、油泵中，隨葉輪的轉動，空氣或液體在速度范圍內所產生的阻力大致與速度n的2次方成正比。隨著轉速的減小，轉速按轉速的2次方減小。這種負載所需的功率與速度的3次方成正比。當所需風量、流量減小時，利用變頻器通過調速的方式來調節風量、流量，可以大幅度地節約電能。由于高速時所需功率隨轉速增長過快，與速度的三次方成正比，所以通常不應使風機、泵類負載超工頻運行。

西門子公司可以提供不同類型的變頻器，用戶可以根據自己的實際工藝要求和運用場合選擇不同類型的變頻器。在選擇變頻器時因注意以下幾點注意事項：

1.根據負載特性選擇變頻器，如負載為恒轉矩負載需選擇siemens MMV/MDV 變頻器，如負載為風機、泵類負載應選擇siemens ECO變頻器。

2.選擇變頻器時應以實際電機電流值作為變頻器選擇的依據，電機的額定功率只能作為參考。另外應充分考慮變頻器的輸出含有高次諧波，會造成電動機的功率因數和效率都會變壞。因此，用變頻器給電動機供電與用工頻電網供電相比較，電動機的電流增加10%而溫升增加20%左右。所以在選擇電動機和變頻器時，應考慮到這中情況，適當留有裕量，以防止溫升過高，影響電動機的使用壽命。

3.變頻器若要長電纜運行時，此時應該采取措施抑制長電纜對地耦合電容的影響，避免變頻器出力不夠。所以變頻器應放大一檔選擇或在變頻器的輸出端安裝輸出電抗器。

4.當變頻器用于控制并聯的幾臺電機時，要考慮變頻器到電動機的電纜的長度總和在變頻器的容許范圍內。如果超過規定值，要放大一檔或兩檔來選擇變頻器。另外在此種情況下，變頻器的控制方式只能為V/F控制方式，并且變頻器無法保護電動機的過流、過載保護，此時需在每臺電動機上加熔斷器來實現保護。

5.對于一些應用場合，如高環境溫度、高開關頻率、高海拔高度等，此時會引起變頻器的降容，變頻器需放大一檔選擇。

6.使用變頻器控制高速電機時，由于高速電動機的電抗小，高次諧波亦增加輸出電流值。因此，選擇用于高速     電動機的變頻器時，應比普通電動機的變頻器稍大一些。

7.變頻器用于變極電動機時，應充分注意選擇變頻器的容量，使其大額定電流在變頻器的額定輸出電流以下。另外，在運行中進行極數轉換時，應先停止電動機工作，否則會造成電動機空轉，惡劣時會造成變頻器損壞。
